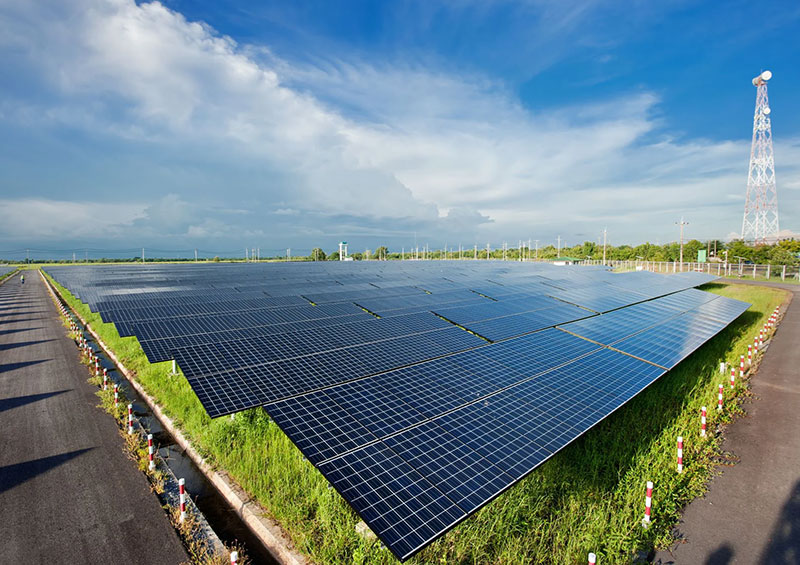

光伏发电系统由光伏电池板、汇流箱、逆变器、配电柜、蓄电池以及相应的总线控制系统等构成。由于耦合面、系统构造和室外特殊安装环境的原因，光伏系统面临着遭受雷击和电涌电压的风险：

1. 由于光伏阵列安装位置的暴露特性，雷电直击风险较高；

2. 雷电直击(对光伏电池板的直击)，间接影响(光伏组件，汇流箱，逆变器等电涌影响)对其他线路(信号线路直击或电涌影响)；

易造为光伏系统提供全套优质可靠的电涌雷击防护解决方案，在逆变器直流侧、直流配电柜、直流汇流箱、逆变器交流侧以及主配电箱处安装浪涌保护器。

光伏系统电涌保护的选型要点：

1.防击穿能力: 为防止击穿，通流量是SPD的关键参数；

2.脱扣能力: SPD发生故障时及时脱扣可避免燃烧事故，如何确保及时脱扣是SPD设计时必须考虑的问题；

3.灭弧能力: 光伏直流系统中，电压电流的频率是恒定的，不在相位的过零点。相对于交流系统中的SPD，直流系统中的SPD在发生脱扣时，产生的电弧不容易自行熄灭，极易引发SPD的燃烧。无论对于SPD自身还是被保护系统，这都是不允许的，用于光伏的直流SPD自身须具备极高的灭弧能力。

4.抗谐波能力: 交直流逆变器以及非线性负荷等因素都会造成谐波，会导致电压长时间升高至千伏以上，SPD需具备抗谐波能力，确保自身不受损害。

标准依据:

1. EN 50539-11《光伏系统应用的电涌保护器》
2. IEC 61643-31《光伏系统应用的电涌保护器》
3. IEC 61643-32《接至光伏系统直流侧的电涌保护器应用及选型》
4. IEC 62305《雷电防护》系列标准
5. IEC 61312《雷电电磁脉冲的防护》
6. IEC 61643-11《接至低压配电系统的电涌保护器》
7. GB 50057《建筑物的防雷设计规范》

此文关键词： 光伏发电电涌防护方案
