交流浪涌保护器选型册-免费获取【杭州易造】

发布时间:2022-03-21 浏览量：2916 作者：易造科技-小易

注明：交流浪涌保护器选型需满足防雷标准验收要求及产品实际防护需求！
交流浪涌保护器选型册依据标准：
GB50057-2010《建筑物防雷设计规范》
GB50343-2012《建筑物电子信息系统防雷技术规范》
IEC61312《雷电电磁脉冲的防护》

一、浪涌保护器一二三级、BCD级、T1级T2级的含义

1、一级电源防雷器，按国标都是指的是T1试验的浪涌保护器（AM-10/350、AM-L/N-BD系列属于一级浪涌保护器）
2、二级电源防雷器，按国标指的是T2试验≥40kA的浪涌保护器（AM40、AM60、AM80系列属于二级浪涌保护器）
3、三级电源防雷器，一般指的是20kA的浪涌保护器（AM20系列属于三级电源防雷器）
4、B级浪涌保护器，包含T1试验的浪涌保护器及T2试验60kA及以上通流量的浪涌保护器
（AM-10/350、AM60、AM80、 AM100、AM120、AM160系列都属于B级浪涌保护器）
5、C级浪涌保护器，指的是T2试验zui大通流量40kA的浪涌保护器（AM40系列）
6、D级浪涌保护器，指的是T2试验zui大通流量20kA的浪涌保护器（AM20系列）
7、T1级指的是T1试验等级，测试波形为10/350μs，主要参数用冲击电流Iimp标识.
T2级指的是T2试验等级，测试波形为8/20μs，参数用zui大放电电流Imax和标称放电电流In标识。

二、浪涌保护器zui大持续工作电压Uc的选择

交流浪涌保护器选型册,电涌保护器的zui大持续运行电压不应小于表J.1.1 所规定的zui小值；在电涌保护器安装处的供电电压偏差超过所规定的10%以及谐波使电压幅值加大的情况下，应根据具体情况对限压型电涌保护器提高表J.1.1 所规定的zui大持续运行电压zui小值。

交流浪涌保护器选型册-持续工作电压选择

易造防雷提供从60VAC至760VAC宽范围持续工作电压的浪涌保护器，满足各种电网系统低压设备的浪涌保护需求。

三、浪涌保护器通流容量/放电电流(Iimp,Imax,In)的的选择

交流浪涌保护器选型册,配电系统按标准要求应采用分级配置,第1级保护应能承受绝大部分雷电流，第二级配置泄放残余的雷电流，限制设备端的残余电压，同时与第1级保护配合。
浪涌保护器一般为并联式安装，不受系统的功率影响，可参考下图的按安装位置的多级防雷概念来配置：

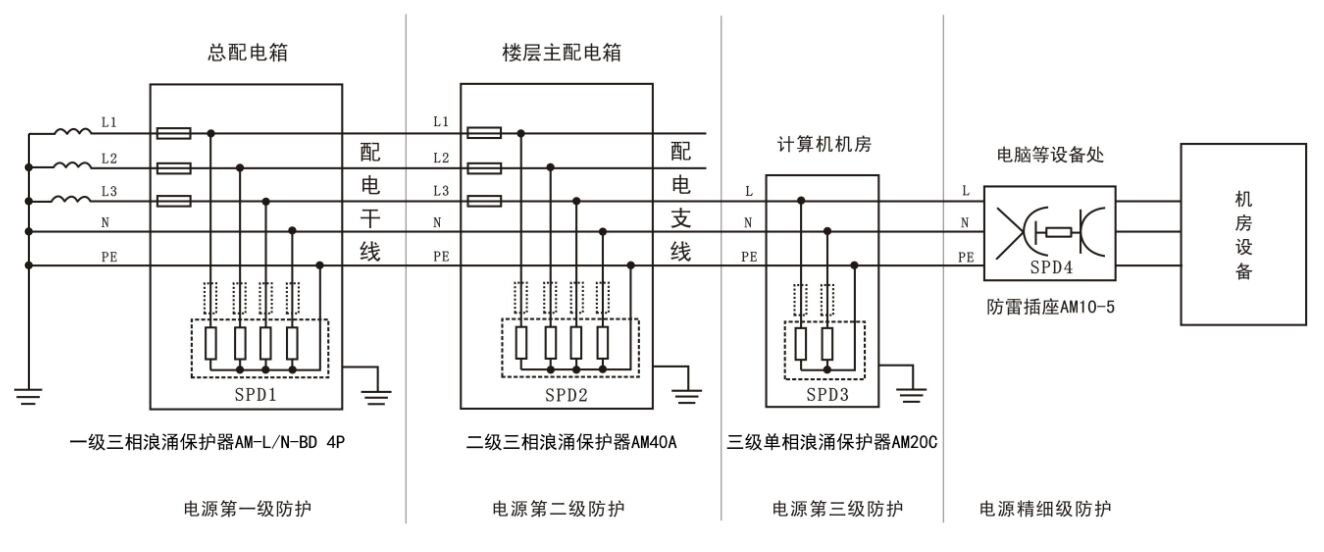

多级防雷如下图所示：

交流浪涌保护器选型册-放电电流选择

电源第1级防护：
交流浪涌保护器选型册根据国标要求：在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于 2.5 kV。每一保护模式的冲击电流值Iimp，当无法确定时，冲击电流应取等于或大于 12.5 kA。
所以第1级浪涌保护器需选用T1试验(10/350μs测试波形)参数的产品，冲击电流Iimp≥12.5kA即可。

电源第二级防护：
第二级选用T2试验(8/20μs测试波形)参数的产品，zui大通流容量（Imax）：40~100kA,标称通流容量（In）：20~50kA均可。

电源第三级防护：
第三级一般为单相电源浪涌保护器，第三级选用T2试验(8/20μs测试波形)参数的产品,zui大通流容量（Imax）20kA,标称通流容量（In）,zui大持续工作电压275VAC,保护水平Up:1.2kV。

-End-

易造防雷浪涌保护器（防雷器）的主要优势：

易造复合型浪涌保护器，20年设计寿命，小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封型结构无外泄电弧，不起火。

易造电涌保护器采用链式放电技术，实现了SPD的能量自动协调功能，安装时无需考虑两级SPD间的距离，第二级SPD可以直接安装于第一级SPD后端，安装更方便！

易造浪涌保护器外壳采用PA66高阻燃绝缘材料，符合UL94V-0 RoHS REACH，一体化设计防震防潮耐高温，易造电涌保护器广泛应用于电力、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

杭州易造是浙江省科技型企业，高品质防雷设备生产厂家,拥有全套风电浪涌保护器生产技术。主要生产一级浪涌保护器、二级浪涌保护器、三级电涌保护器、信号防雷器、直流防雷器、风电浪涌保护器等全系列防雷模块，产品通过了UL、CSA、TUV、CQC、CE等权威认证，1500+规格型号，可满足所有低压设备的电涌防护要求。
