为了有效的防止浪涌对电气设备产生危害，需要在供电系统中安装防雷器，防雷器的安装有规范要求，必须正确安装才能起到防雷保护效果，但是我们在生活中常看到这样的报道，说某人雷雨天在家里洗澡时突然倒地身亡等类似这样的新闻。作为专业的防雷人士，我们要强调，在整个防雷工程施工过程中，一定要严谨负责，任何一个等电位的焊接都要到位，避免雷击伤人。在这里易造小编主要侧重来和大家谈下防雷器的安装要点。

防雷器安装

1. 根据防雷分区，各级防雷器的安装位置不能错。

T1级（10/350us）：主要起到泄放作用，主要用于LPZ0区与LPZ1区分界处，安装在总电源进线的配电箱前。

T2级（8/20us）:主要起到限压的作用，限制上一级残留的浪涌电压，用于LPZ1与LPZ2区分界处或者后面的防雷分界处，安装在楼层配电箱、电表箱或者终端箱。

T3级：主要用于钳压，安装在防雷分区LPZ2往后靠近精密设备的区域，对供电线路末端进行防雷保护。

2. 防雷器的安装线缆长度、截面积要符合规范要求。

在GB 50343《建筑物电子信息系统防雷规范》5.4.3.8规定电源防雷器器安装各位置时，连接线应短而直，总长应该＞0.5m。在接线时，根据图纸标准选择导线，不得小于连接导线的最小截面积，在实际安装过程中，第二级防雷器的连接导线截面积必须＞6mm²，第一级防雷器的连接导线截面积必须≥16mm²。

3、各级防雷器之间的防雷器的安装距离要符合规范要求。

GB50343-2012第5.4.10：在一条线路上设置多级浪涌保护器时，应考虑他们之间的能量协调配合。第5.4.6规定：当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m，限压型浪涌保护器之间的线路小于5m时，在两级浪涌保护器之间应加装退耦装置。当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

4. 不同的防雷器适用的系统不一样。

1PN SPD 适用于单相 TT 和TN 系统，2P SPD 仅适用于单相 TN 系统；3PN SPD 适用于三相 TT 和 TNS 系统，4P SPD 仅用于三相 TNS 系统。3P SPD适用于IT 和 TNC 系统。

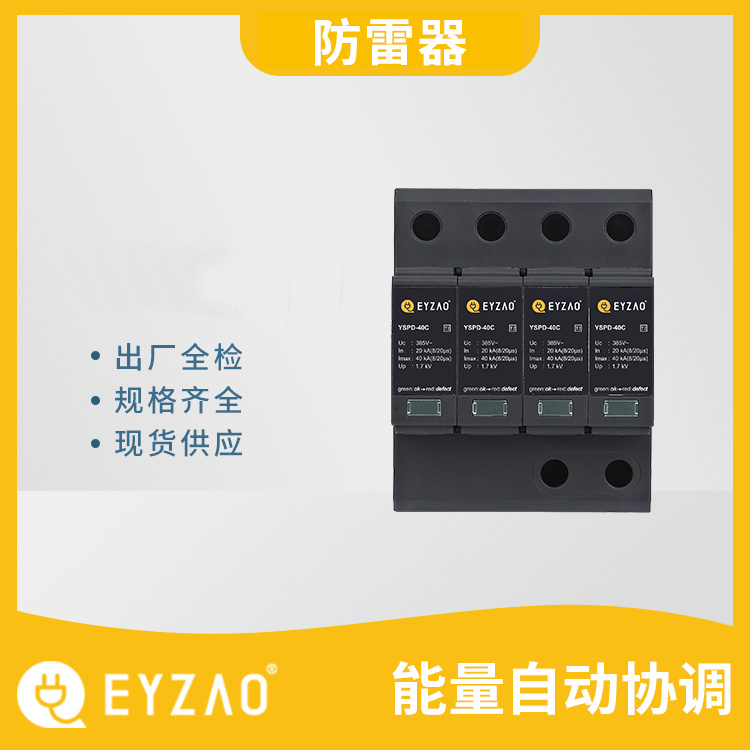

防雷器厂家-现货供应

正确防雷器的安装，才能发挥出更好的防雷效果，高效保护电气设备免受危害。如果您还有关于防雷器安装的其他问题，欢迎咨询133-7250-1113
