管型避雷器—一看就清楚【杭州易造】
发布时间:2022-08-15
浏览量:2896
作者:易造科技-小陈

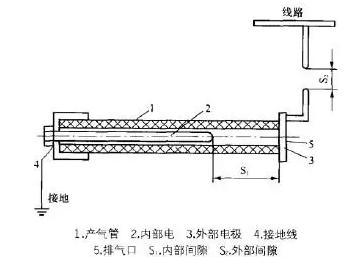

管型避雷器通常称为排气式避雷器,由产气管、内部间隙和外部间隙等组成一类避雷器。内部间隙称为灭弧间隙,外部间隙称为隔离间隙。隔离间隙把产气管与工作电压隔离开,在正常工作电压下,管子不带电。
管型避雷器实质上是一个具有较高熄弧能力的保护间隙。它有相互串联的两个间隙:一个在大气中,称为外间隙,其作用是隔离工作电压以避免产气管被工频电流烧坏;另一个间隙装在管内,称为内间隙或灭弧间隙,其电极一端为棒形,另一端为环形。管由纤维、塑料或橡胶等产气材料制成。
管型避雷器的熄弧能力比保护间隙要强,但它具有一些和保护间隙同样的缺点,那就是伏秒特性较陡且放电分散性较大,不易与被保护电气设备实现合理的绝缘配合。同时,管型避雷器动作后工作导线直接接地形成截波,对变压器纵绝缘不利。此外,其放电特性受大气条件影响较大,因此,管型避雷器只用于线路保护和发电厂、变电所的进线段保护。
当管型避雷器受到雷电波入侵时,内、外间隙同时击穿,雷电流经间隙流入大地;过电压消失后,内、外间隙的击穿状态将由导线的工作电压所维持。此时流经间隙的工频续流就是管型避雷器安装处的短路电流。工频续流电弧能高温使管内产气材料分解出大量气体,管内压力升高,气僻在高压力作用下由环形电极的开口孔喷出,形成强烈的纵政作用,从而使工频续流在第一次经过零值时就熄灭。管型避雷器的熄弧能力与工频续流大小有关,续流太大产气超多,管内气压太高将造成管子炸裂;续流太小产气过少,管内气压太低不足以熄弧。故管型避雷器熄灭工频电流有上下限的规定,通常在型号中表明。管型避雷器的上下限燧弧电流应分别大于和小于短路电流的最大值和最小值。
看完以上内容之后,小编给大家总结了以下管型避雷器的优缺点
管型避雷器的主要优缺点为:
(1)伏秒特性较陡且放电分散性较大,而一般变压器和其他设备绝绦的冲击放电伏秒特性较平,二者不能很好配合;
(2)管型避雷器动作后工作母线直接接地形成截波,对变压器纵绝络不利。
此外,其放电特性受大气条件影响较大,因此管型避雷器目前只用于线路保护(如大跨越和交叉档距以及发、变电所的进线保护。
